拖电缆供电电动平板车
客服
60s急速应答 30min答复 24h免费定制方案

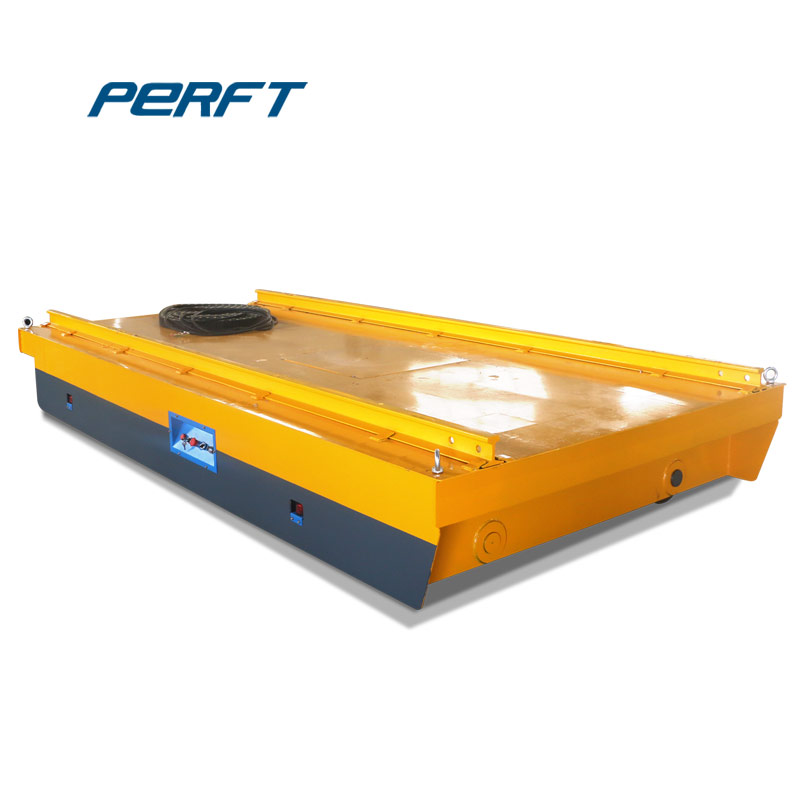

20T拖电缆供电电动平板车

  • 0-30m/min 运输速度 :
  • 拖电缆供电 供电方式:



产品介绍:

是拖电缆供电轨道平车,是将交流380V电缆线直接引入平车电气控制系统, 来控制平车的启动,停止,前进,后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电,电缆线放置在两轨道中心,操作系统为低压36V电源控制。



拖电缆线搬运平车

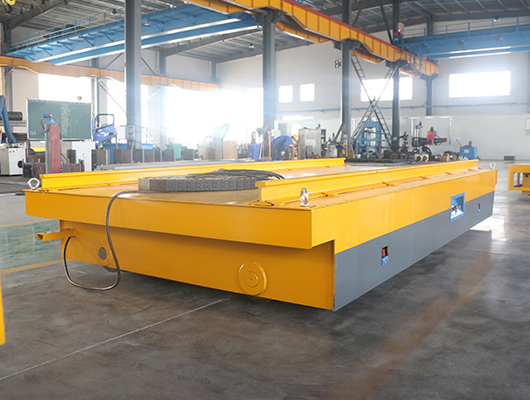

产品实拍图







产品功能


1、载重运输:BTL系列电动平车是专为运输设计的产品,故首要功能为运输;
2、升降:BTL系列电动平车可按客户需要增添液压,机械等升降装置,在原有的基础上达成升降功能;
3、侧翻:BTL系列电动平车可按客户需要增添液压,机械等侧翻装置,在原有的基础上达成侧翻功能;
4、台面滚动:BTL系列电动平车可按客户需要增添滚轮,滚轴等装置,在原有的基础上达成圆柱类工件翻转和平面类工件平滑移动功能;
5、其他功能:本公司可以为客户定做、研发客户所需功能。

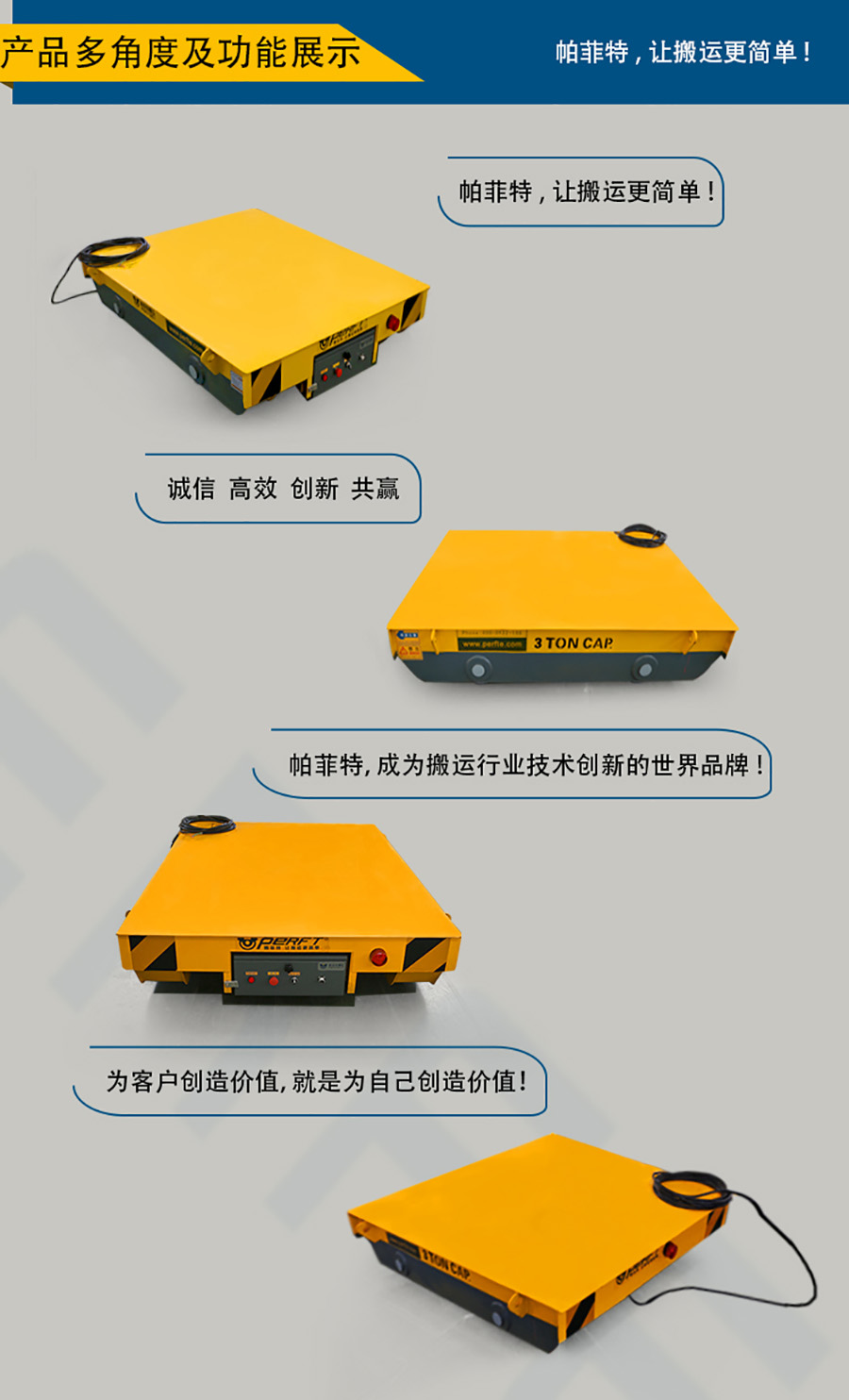

图片实拍

滑触线搬运车现场



工作环境要求:

1.环境温度:-20℃-80℃
环境湿度:相对湿度≤70%
环境PH度:在中性或趋近中性的环境下工作
接电持续率:25%
空气洁净度:无腐蚀性虚浮物、无易燃易爆气体
工作场地:(1)坡度:≤2.8°
(2)平整度:±2cm/m
(3)清洁度:场地要求无视觉垃圾,无>1cm的凸起缺陷等
2.可适用于防爆等特殊环境;
3.可适用于冶金,煤炭,机电,重工,造船,轻工业等一般
场合


拖电缆电线电动搬运车



质量控制

一、配置单审核,客户需求为首要选择,客户需求之外以性价比为主要依据;
二、施工图纸审核,施工图纸为生产加工提供重要依据,要求制图合理,严谨,审图
严密;
三、下料审核,要求输入正确,板厚无误;
四、拼装焊接审核,要求标准尺寸链,合理、有序的按图加工,不得出现加渣,不均
,裂缝等情况;
五、打磨除锈审核,除特殊情况外,整车不得出现锐角、毛刺、除锈死角;
六、配件装配审核,严格按照合同要求行业标准、行业常识等为依据装配;
七、喷漆审核,要求用漆精准,喷漆均匀,美观大方;
八、电器安装,要求位置正确,安装牢固,接线无误;
九、调试与试运行审核,要求各项功能指标均可正常持续的运作
  拖电缆电动搬运平车





技术参数

型号

BTL-2T

BTL-5T

BTL-10T

BTL-16T

BTL-20T

BTL-25T

BTL-30T

BTL-40T

BTL-50T

BTL-63T

BTL-80T

BTL-100T

BTL-150T

额定载重

2

5

10

16

20

25

30

40

50

63

80

100

150

台面尺寸

2000

3500

3600

4000

4000

4500

4500

5000

5500

5600

6000

6500

10000

1500

2000

2000

2000

2000

2200

2200

2500

2500

2500

2600

2800

3000

450

500

500

550

550

600

600

650

650

700

800

900

1200

轮距( mm )

1200

2500

2600

2800

2800

3200

3200

3800

4200

4300

4700

4900

7000

轨内侧距 ( mm)

1200

1435

1435

1435

1435

1435

1435

1435

1435

1435

1800

2000

2000

车轮直径( mm )

φ270

φ300

φ300

φ350

φ350

φ400

φ400

φ500

φ500

φ600

φ600

φ600

φ600

车轮数量

4

4

4

4

4

4

4

4

4

4

4

4

8

离地间隙 ( mm )

50

50

50

50

50

50

50

50

50

75

75

75

75

运行速度 ( m/min)

0-25

0-25

0-25

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-18

电机功率( Kw )

0.8

1.5

1.5

2.2

2.5

3

4

5.5

5.5

7.5

7.5

11

15

运行长度(m)

25

25

25

25

30

30

50

50

50

50

50

50

50

最大轮压(KN

14.4

25.8

42.6

64.5

77.7

94.5

110.4

142.8

174

221.4

278.4

343.8

265.2

参考重量(t

2.3

3.3

3.8

5

5.5

6

6.3

7.2

7.6

10.3

12.1

13.9

26

可选配配件:


 1、 载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;

 2、 可选配保护电缆线,电缆线悬挂等方式

 3、 可选配遇人自动停止、极限限位装置;

 4、 可选配随车随行操作,固定点操作,无线电遥控等
 5、 可选配变频器无极调速;

 6、 可选配防爆,耐高温场合要求。
