35T滑触线电动平车

产品介绍：

滑触线供电轨道平车，是将交流380V的安全滑触线直接引入平车交流控制系统，来控制平车的启动，停止，前进，后退等。通过平车的移动带动安全滑触线的滑块来实现给平车供电，安全滑触线受安装位置的限制，可以安装在轨道中间或道轨外侧地沟内。为了安全和方便可以在地沟上增加盖板，通过自动翻板装置，来实现地沟内的电源引入轨道平车上，操作系统为低压36V电源控制

滑触线搬运平车

产品实拍图

图片实拍

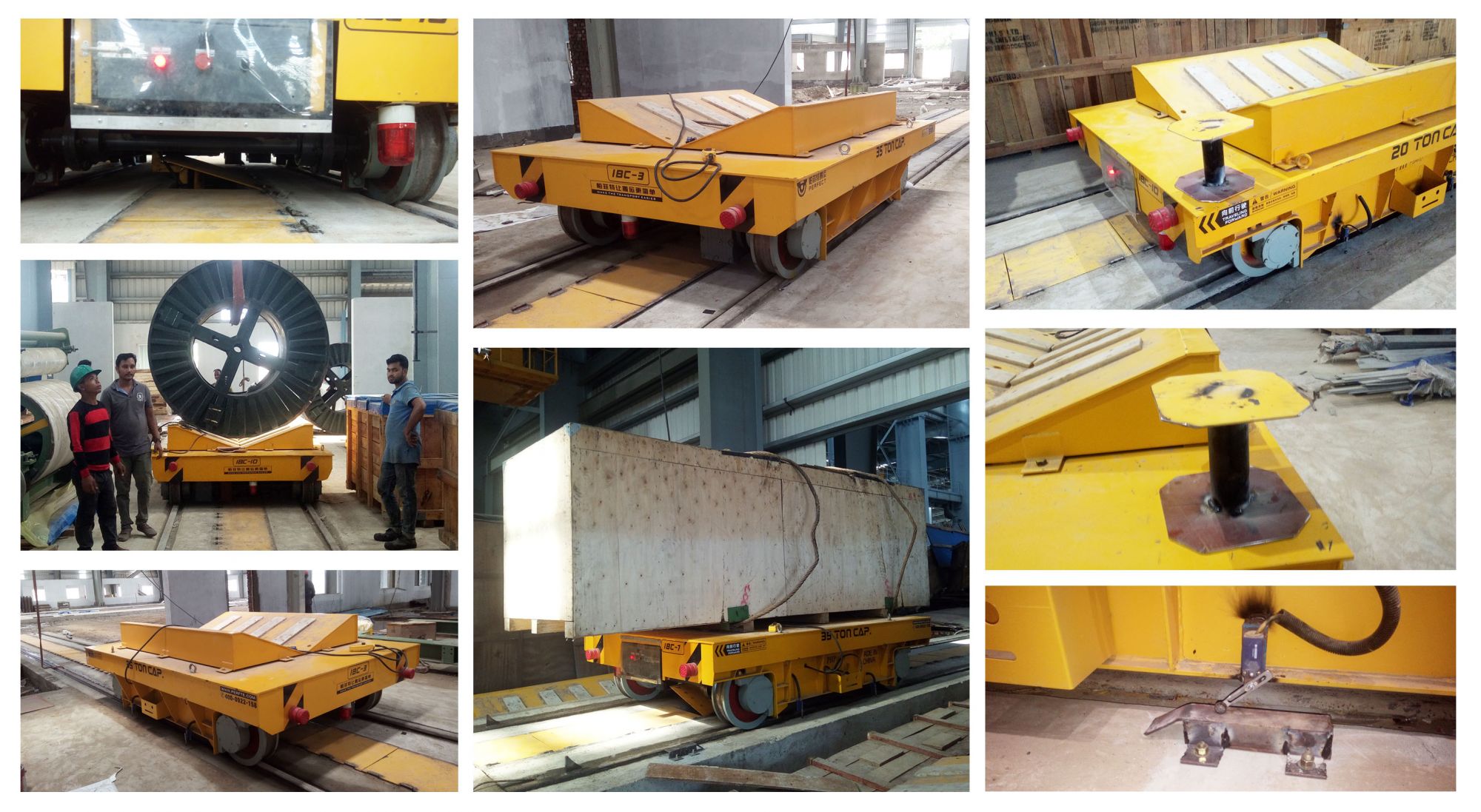

滑触线搬运车现场

产品特点

1.该系列平车具有安全性
2.适合生产线运输
3.速度可调
4.噪音低
5.节约劳动力，节约成本
6.环境友好型
7.操作方便
8.易于维修
9.对轨道铺设要求不高
10.承载能力强
11.适合使用频率较高的场合
12.结构简单,台面低

滑触线电动搬运车

质量控制

一、配置单审核，客户需求为首要选择，客户需求之外以性价比为主要依据；
二、施工图纸审核，施工图纸为生产加工提供重要依据，要求制图合理，严谨，审图
严密；
三、下料审核，要求输入正确，板厚无误；
四、拼装焊接审核，要求标准尺寸链，合理、有序的按图加工，不得出现加渣，不均
，裂缝等情况；
五、打磨除锈审核，除特殊情况外，整车不得出现锐角、毛刺、除锈死角；
六、配件装配审核，严格按照合同要求行业标准、行业常识等为依据装配；
七、喷漆审核，要求用漆精准，喷漆均匀，美观大方；
八、电器安装，要求位置正确，安装牢固，接线无误；
九、调试与试运行审核，要求各项功能指标均可正常持续的运作

技术参数

技术参数

型号 BHX-2T BHX-5T BHX-10T BHX-16T BHX-20T BHX-25T BHX-30T BHX-40T BHX-50T BHX-63T BHX-80T BHX-100T BHX-150T

额定载重 2 5 10 16 20 25 30 40 50 63 80 100 150

台面尺寸长 2000 3500 3600 4000 4000 4500 4500 5000 5500 5600 6000 6500 10000

宽 1500 2000 2000 2000 2000 2200 2200 2500 2500 2500 2600 2800 3000

高 450 500 500 550 550 600 600 650 650 700 800 900 1200

轮距( mm ) 1200 2500 2600 2800 2800 3200 3200 3800 4200 4300 4700 4900 7000

轨内侧距 ( mm) 1200 1435 1435 1435 1435 1435 1435 1435 1435 1435 1800 2000 2000

车轮直径 ( mm ) φ270 φ300 φ300 φ350 φ350 φ400 φ400 φ500 φ500 φ600 φ600 φ600 φ600

车轮数量 4 4 4 4 4 4 4 4 4 4 4 4 8

离地间隙 ( mm ) 50 50 50 50 50 50 50 50 50 75 75 75 75

运行速度 ( m/min) 0-25 0-25 0-25 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18

电机功率( Kw ) 0.8 1.5 1.5 2.2 2.5 3 4 5.5 5.5 7.5 7.5 11 15

最大轮压（KN） 14.4 25.8 42.6 64.5 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2

参考重量（t） 2.3 3.3 3.8 5 5.5 6 6.3 7.2 7.6 10.3 12.1 13.9 26

荐用轨道型号 P15 P18 P18 P24 P24 P38 P38 P43 P43 P50 P50 QU100 QU100
