20吨BJT电缆卷筒搬运车
客服
60s急速应答 30min答复 24h免费定制方案

40吨BJT电缆卷筒搬运车

  • 0-30m/min 运输速度 :
  • 电缆卷筒供电 供电方式:

应用范围:冶金、 煤炭、机电、重工等行业

搬运物料:大型模具,铝卷,钢卷,钢材,钢锭,锅炉,浇铸模块



产品介绍:

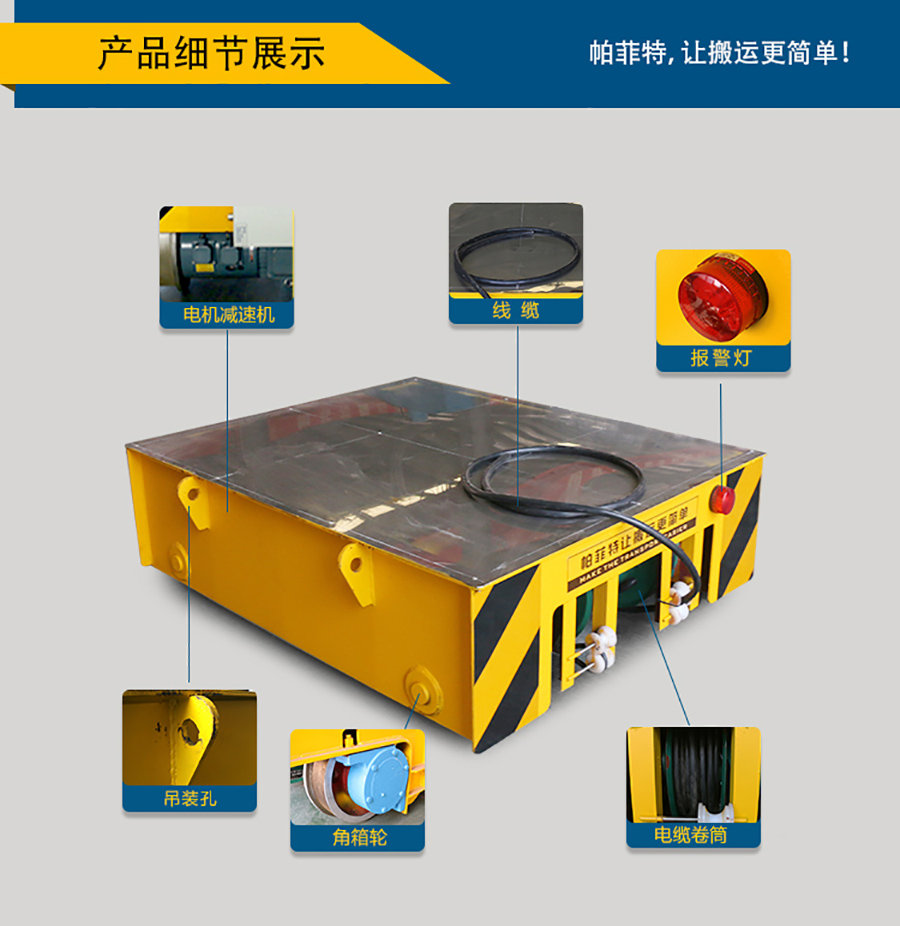

BJT 系列是电缆供电轨道平车,是将交流AC380V电缆线依靠平车上卷线装置的收放电缆实现平车供电,卷线装置放置在轨道平车的下方,直接将电源通过交流控制系统控制电机的启动,停
止,前进,后退等。操作系统为低压36V电源控制。平车上可以加装液压升降系统该系列车适用于恶劣环境,高温环境,防爆环境等场合,运行时电缆卷筒自动将电缆卷起或放出,受卷线筒供电长度的影响,一般运行距离小于200m。

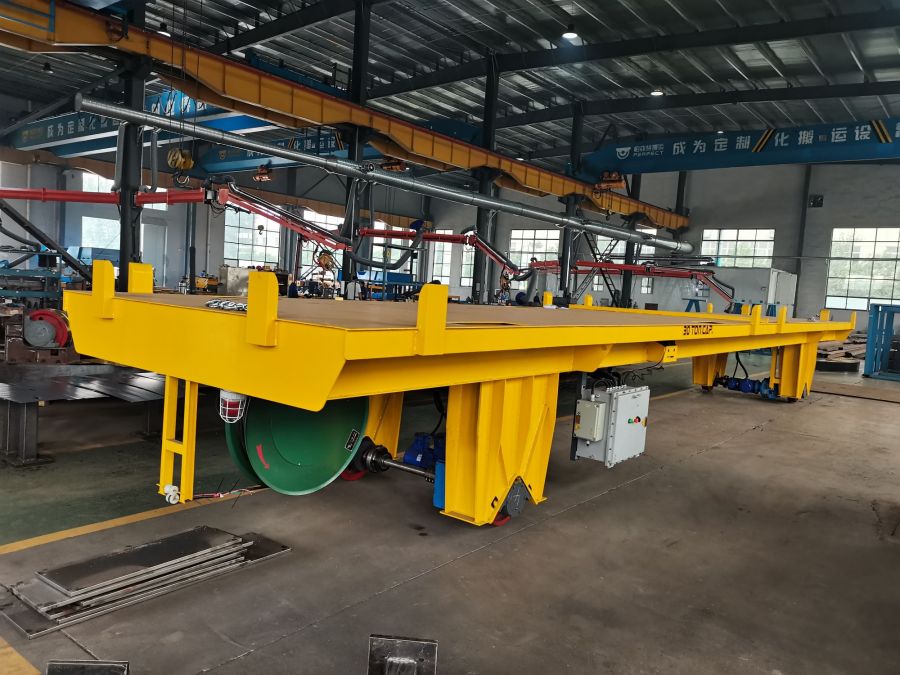

电线卷筒搬运平车

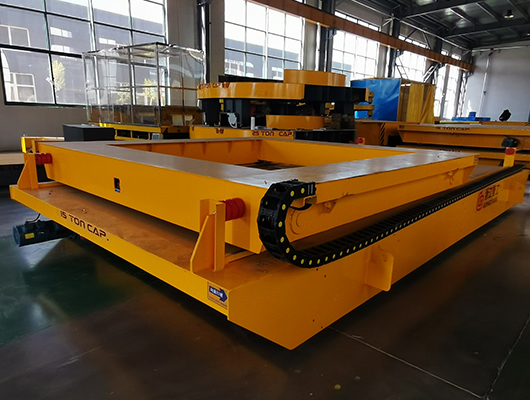

产品实拍图

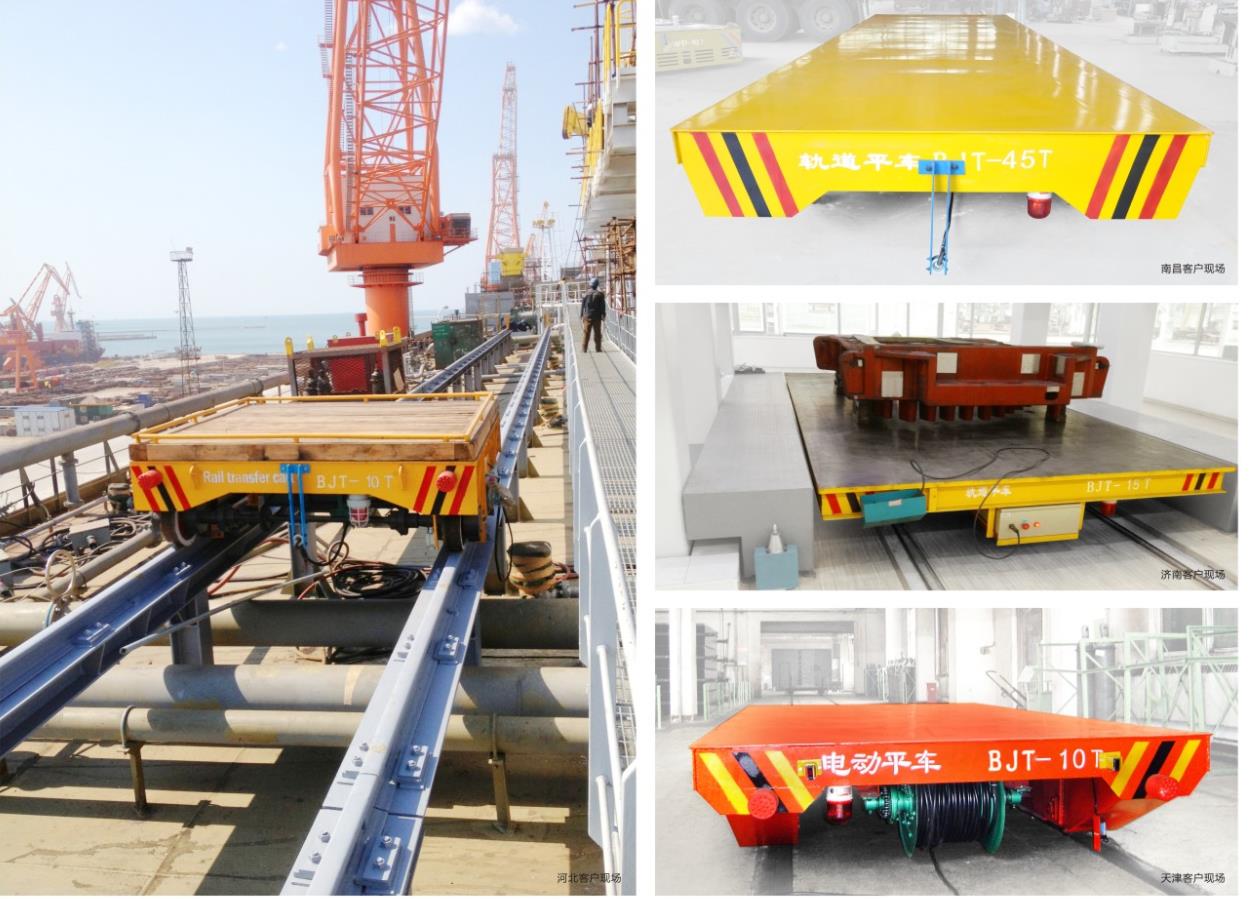

产品展示

卷筒电动搬运平车



生产流程



数控下料→拼装焊接→焊接→打磨除锈→喷底漆→装配车轮→装配电机和减速机→喷面漆→电器安装→电器调试→整车调试→试运行


滑触线电动搬运车



质量控制

一、配置单审核,客户需求为首要选择,客户需求之外以性价比为主要依据;
二、施工图纸审核,施工图纸为生产加工提供重要依据,要求制图合理,严谨,审图
严密;
三、下料审核,要求输入正确,板厚无误;
四、拼装焊接审核,要求标准尺寸链,合理、有序的按图加工,不得出现加渣,不均
,裂缝等情况;
五、打磨除锈审核,除特殊情况外,整车不得出现锐角、毛刺、除锈死角;
六、配件装配审核,严格按照合同要求行业标准、行业常识等为依据装配;
七、喷漆审核,要求用漆精准,喷漆均匀,美观大方;
八、电器安装,要求位置正确,安装牢固,接线无误;
九、调试与试运行审核,要求各项功能指标均可正常持续的运作


                                    卷筒电动搬运平车


 注意事项

一、 载重:平车严格按照(电动平车 技术条件)制作,应避免超载现象;

二、操作:平车在操作前应熟读使用说明书、操作手册等资料,以避免操作不当带来的设备损坏及事故;

三、 滑触线:定期维护,保持其畅通性和清洁度;

四、 维护:平车需定期进行维护,添加润滑油,检验电器,按键灵敏度等。



技术参数

型号

BJT-2T

BJT-5T

BJT-10T

BBJT-16T

BJT-20T

BJT-25T

BJT-30T

BJT-40T

BJT-50T

BJT-63T

BJT-80T

BJT-100T

BJT-150T

额定载重

2

5

10

16

20

25

30

40

50

63

80

100

150

台面尺寸

2000

3500

3600

4000

4000

4500

4500

5000

5500

5600

6000

6500

10000

1500

2000

2000

2000

2000

2200

2200

2500

2500

2500

2600

2800

3000

450

500

500

550

550

600

600

650

650

700

800

900

1200

轮距( mm )

1200

2500

2600

2800

2800

3200

3200

3800

4200

4300

4700

4900

7000

轨内侧距 ( mm)

1200

1435

1435

1435

1435

1435

1435

1435

1435

1435

1800

2000

2000

车轮直径 ( mm )

φ270

φ300

φ300

φ350

φ350

φ400

φ400

φ500

φ500

φ600

φ600

φ600

φ600

车轮数量

4

4

4

4

4

4

4

4

4

4

4

4

8

离地间隙 ( mm )

50

50

50

50

50

50

50

50

50

75

75

75

75

运行速度 ( m/min)

0-25

0-25

0-25

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-20

0-18

电机功率( Kw )

0.8

1.5

1.5

2.2

2.5

3

4

5.5

5.5

7.5

7.5

11

15

运行长度(m)

25

25

25

25

30

30

50

50

50

50

50

50

50

最大轮压(KN)

14.4

25.8

42.6

64.5

77.7

94.5

110.4

142.8

174

221.4

278.4

343.8

265.2

参考重量(t)

2.5

3.5

4

5.2

5.6

6.2

6.5

7.3

7.8

10.5

12.3

14.1

26.2

荐用轨道型号

P15

P18

P18

P24

P24

P38

P38

P43

P43

P50

P50

QU100

QU100

可选配配件需求:


 1、 载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;

 2、 可选配保护电缆线,电缆线悬挂等方式
 3、 可选配遇人自动停止、极限限位装置;

 4、 可选配随车随行操作,固定点操作,无线电遥控等
 5、 可选配变频器无极调速;
 6、 可选配防爆,耐高温场合要求。
